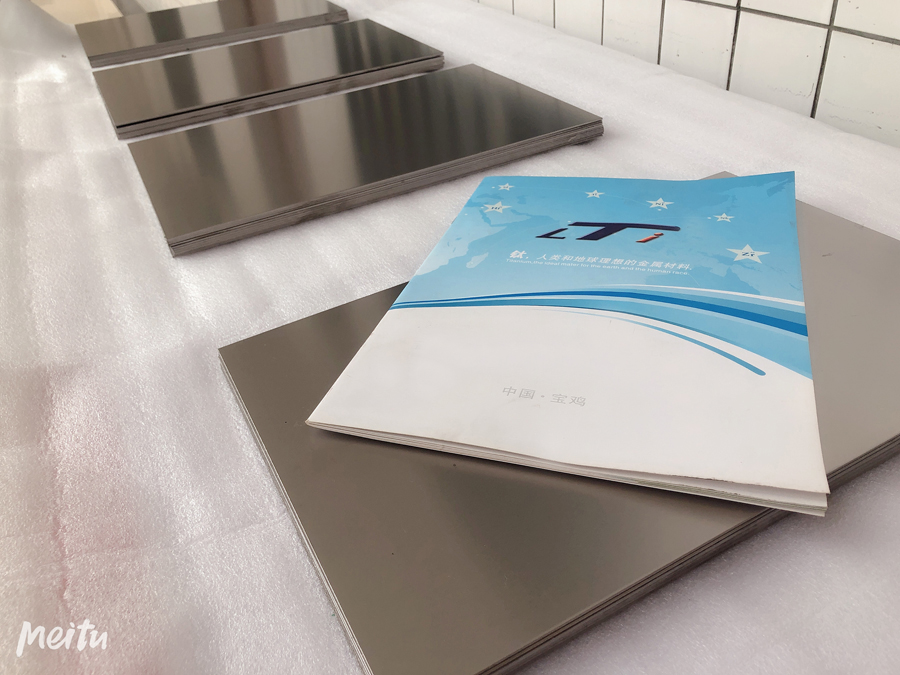

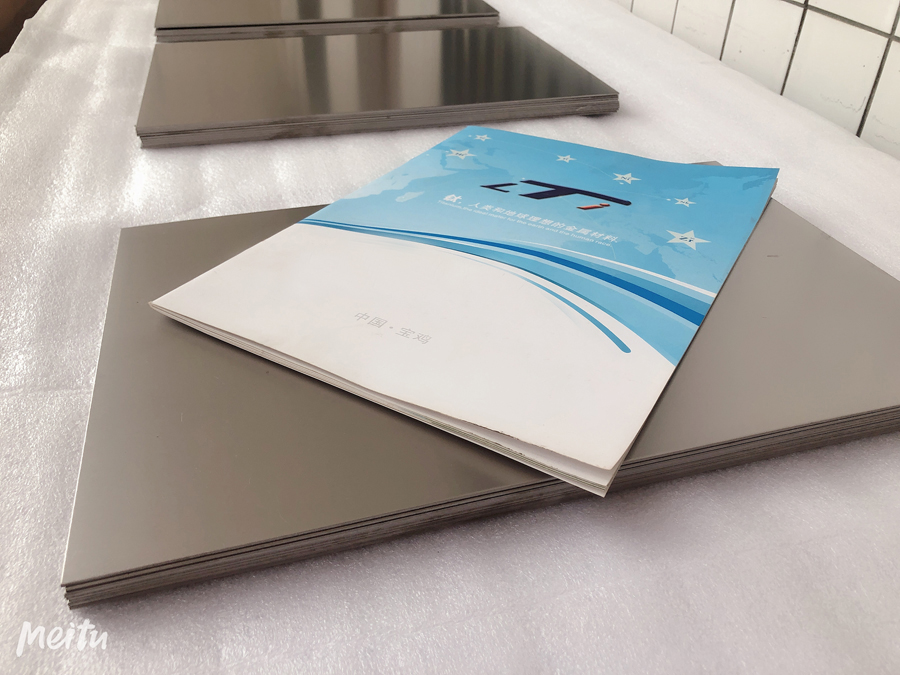

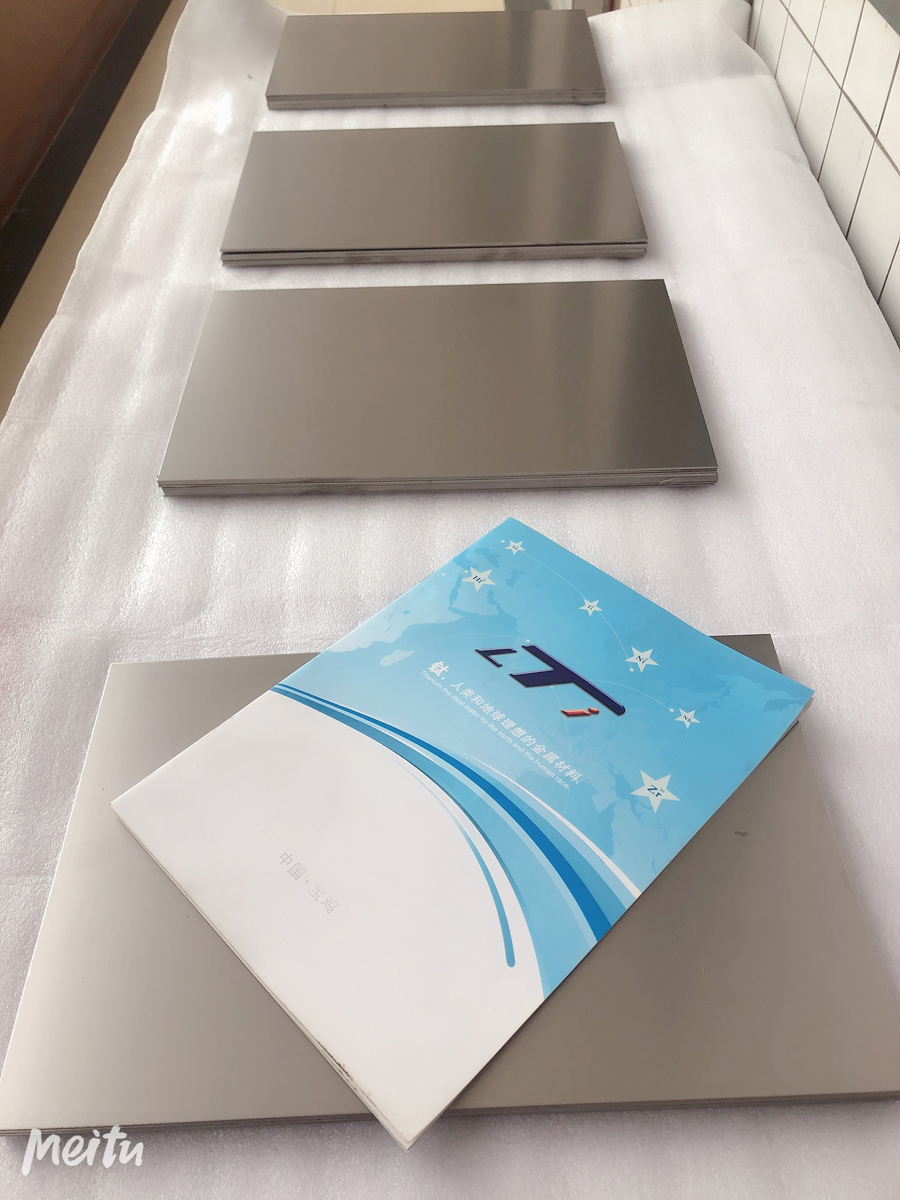

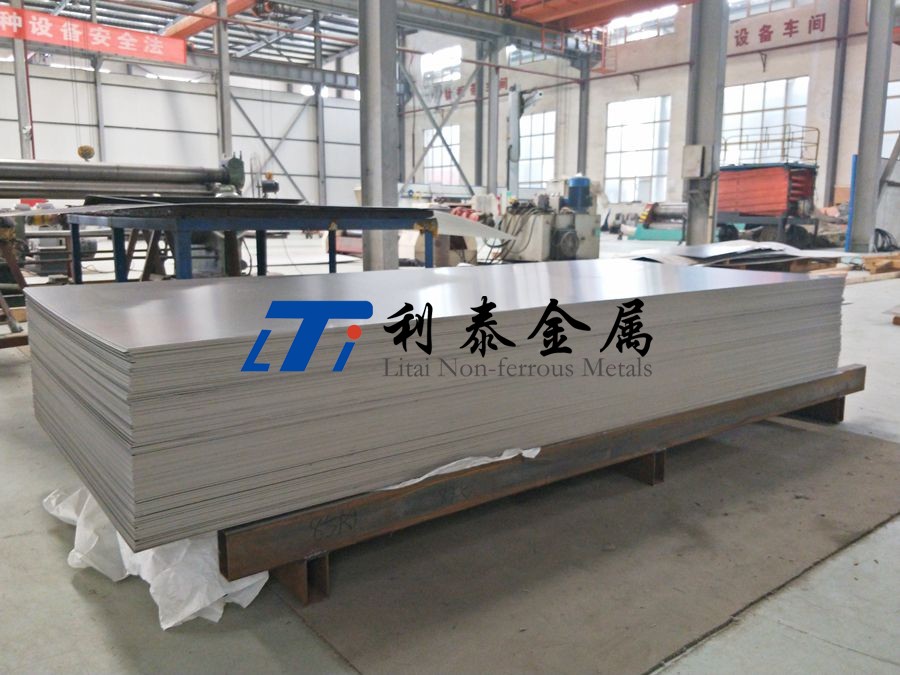

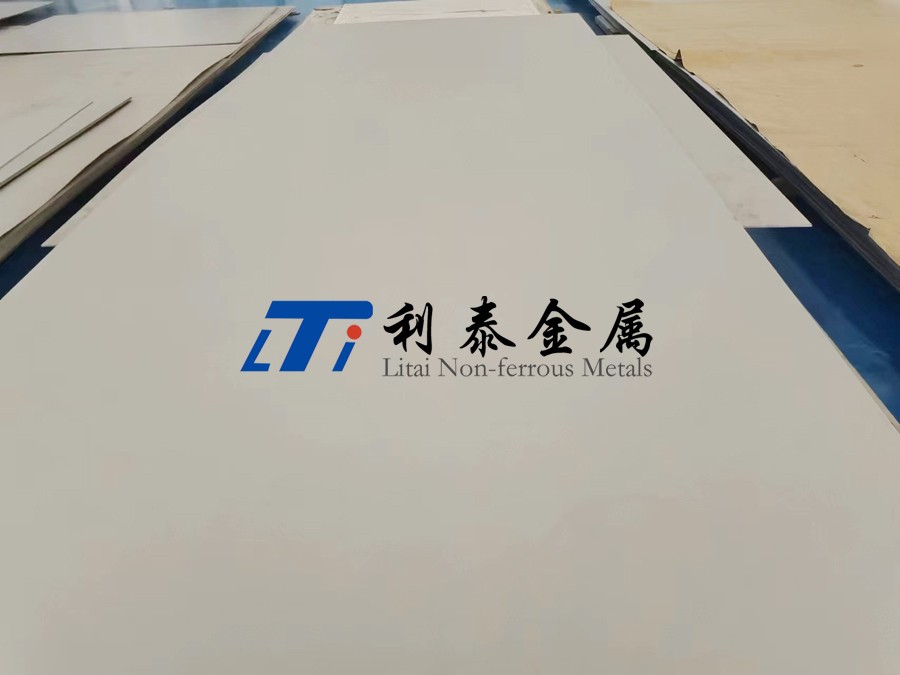

綠氫用Ti75鈦板

詳細描述

綠氫用Ti75鈦板是一種近α型鈦合金（Ti-3Al-2Mo-2Zr），具有抗氫脆性優、耐高壓（≥70 MPa）及抗電解液腐蝕的特點，主要應用于電解槽雙極板、高壓儲氫罐及輸氫管道，替代傳統不銹鋼提升設備壽命與安全性。

一、Ti75鈦合金

1、定義：

Ti75是中國自主研發的近α型鈦合金，名義成分為 Ti-3Al-2Mo-2Zr，專為耐腐蝕、抗氫脆及高壓環境設計，是綠氫產業鏈中電解、儲運環節的理想材料。

2、執行標準：

中國：GB/T 3621《鈦及鈦合金板材》、GB/T 3620.1《鈦合金牌號與成分》

國際參考：ASTM B265（通用鈦板標準）、ISO 5832-3（醫用鈦合金標準，部分性能可參考）

二、性能與特點

1、核心性能：

抗氫脆性：氫擴散系數低（＜1×10?1? m2/s），抗氫滲透能力優于不銹鋼。

耐腐蝕性：抗海水、酸性介質（pH 2~10）腐蝕，年腐蝕率＜0.01 mm。

高壓適應性：屈服強度≥750 MPa，耐受70 MPa以上儲氫壓力。

2、突出特點：

綠氫兼容性：抗電解液腐蝕（如KOH、PEM電解液），壽命比316L不銹鋼高5倍。

輕量化：密度4.5 g/cm3，比鋼輕40%，降低儲運能耗。

焊接性優：TIG焊、激光焊兼容，焊后無需復雜熱處理。

三、綠氫產業的具體應用

1、電解制氫：

電解槽雙極板：耐強酸/強堿電解液腐蝕（如堿性電解槽）。

PEM電解槽鈦氈：高導電性表面處理，替代鍍金鈦材。

2、氫能儲運：

高壓儲氫罐內膽：抗氫脆+耐壓（70~100 MPa）。

輸氫管道：抗H?滲透，減少氫損失。

3、氫燃料電池：

電堆端板：輕量化+抗腐蝕（替代鋁合金）。

冷卻系統管路：耐高溫冷卻液（乙二醇基）腐蝕。

四、制造工藝

1、熔煉：

真空自耗電弧爐（VAR）+電子束冷床爐（EBCHM）雙聯工藝，控制雜質（O≤0.15%）。

2、熱加工：

β相區軋制（950~1000°C），晶粒細化至ASTM 6-7級。

3、表面處理：

微弧氧化（MAO）：生成20~50μm陶瓷層，耐蝕性提升5倍。

化學鍍鈀：提升電解槽雙極板導電性（接觸電阻＜10 mΩ·cm2）。

4、焊接工藝：

激光焊：焊縫強度≥母材的90%，熱影響區窄（＜1 mm）。

五、與其他鈦合金的對比

關鍵區別：

Ti75 vs Ti31：Ti75抗氫脆性更優，適合高壓儲氫；Ti31成本低，適合低壓普通管道。

Ti75 vs Ti70：Ti70專注超低溫液氫，Ti75適合常溫高壓氣態氫，應用場景互補。

Ti75 vs Ti60：Ti60耐溫更高（600°C），但綠氫場景中Ti75性價比更優。

六、選購方法與注意事項

1、選購要點：

認證文件：需GB/T 3621成分報告、氫環境兼容性測試（如NACE TM0284抗氫脆標準）。

表面處理：電解槽雙極板需化學鍍鈀或微弧氧化認證。

供應商資質：優先選擇具備氫能裝備供貨經驗的企業（如寶鈦集團、東方電氣合作廠商）。

2、注意事項：

加工控制：避免β相區過熱（＞1000°C），防止晶粒粗化。

氫含量管理：酸洗后需真空退火（氫含量≤0.008%）。

防污染存儲：密封包裝，避免接觸Cl?、硫化物等腐蝕介質。

七、未來新應用領域探索

1、綠氨合成：

高壓反應器內襯：抗H?-N?混合氣體腐蝕（20~30 MPa）。

2、液態有機儲氫（LOHC）：

儲氫載體容器：耐甲苯、萘等有機介質腐蝕。

3、3D打印電解槽：

一體化流場結構：激光粉末床熔融（LPBF）成型，提升電解效率。

4、海上風電制氫：

海水直接電解設備：抗Cl?腐蝕+耐高壓（10~15 MPa）。

總結

Ti75鈦合金是綠氫產業的“抗氫先鋒”，以抗氫脆、耐高壓、長壽命為核心優勢，在電解槽、儲氫罐等關鍵環節不可替代。相較于Ti31、Ti70等合金，其綜合性能更適配綠氫需求，但需注意成本與工藝適配性。未來在綠氨合成、液態儲氫等領域的應用需突破表面改性技術，選材時應嚴格驗證供應商資質與材料性能，注重全生命周期成本-效益分析，以推動氫能產業的規模化與商業化。
